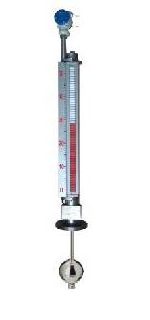

UHZ-50/D型系列顶装式磁性浮球液位计

功能与适用范围
       UHZ-50/D系列顶装式磁性浮球液位计是以浮球组件为测量元件，通过液体浮力作用，使浮球 上下移动，带动顶杆上端的磁钢上下变化，经磁性耦合作用，使显器组件的磁性翻柱翻转达到跟踪液体液位变化，故显示醒目，读数直观，因显示器组件与被测介质完全隔离，故使用安全可靠。该液位计适于各种地下槽池等容器，以及不宜侧面开孔的容器的液位显示，如配上配套仪表可用于远传检测，以实现自动控制功能。

工作原理与特点

工作原理：
      根据浮力原理和磁性耦合原理而制成的，当被测容器内的液位上下变化时带动浮球，并通过与之相连的连杆上端的永久磁钢上下移动，经磁性耦合而使显示器中的翻柱翻转。当液位上升翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，红白界位处就为容器内介质液位的实际高度，从而实现液位自动跟踪显示。

特点：
       （1）在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式的液位计
       （2）适用于粘度较大的液体介质。
       （3）显示器的观察方向可任意改变。
       （4）其他特点和UHZ-50/C相同。
特点技术参数
       1.测量精度±10mm.
       2.工作压力≤2.5Mpa
       3.介质密度≥0.5g/cm3
       4.工作温度0℃~200℃
       5.测量范围：500~5000mm
       6.介质粘度：≤0.4Pa.S
       7.本厂出厂连接法兰尺寸：DN150PN1.6
       8.连接法兰：采用化工部HG20592-20635-97法兰标准，若采用其他标准，请用户在订货时注明。法兰连接孔分布形状：正方形。
