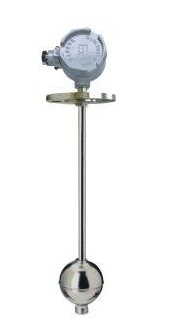

UHZ-50/S-UR/UB系列插入式磁性浮球液位变送器

概述

     1．UR系列插入式磁性浮球变送器
             该液位变送器利用带环形磁钢的浮球随液位升降，使主体管内的干簧管吸合，将液位转换成相应的电阻输出，该输出电阻与本厂智能数显仪表配套实现对液位的 遥测、报警和控制。
     2．UB系列插入式磁性浮球变送器
             该液位变送器就是在UR系列液位变送器的基础上，将其输出电阻信号经专用模块（即电子放大器）处理将电阻信号转换成二线制的4-20mA信号输出可直接与DDZ-Ⅲ电动单元仪表配套使用实现遥测，报警和控制，也可与本厂生产的智能型数显  仪表配套使用。
             插入式磁性浮球液位变送器用于化工、电力、造纸、造船、环保、食品等行业，承压（开口）容器内介质的液位的测量，用于地下槽，池，高层水箱的液位测量，更为简单，可靠，最为理想。插入式液位变送器的材质为不锈钢耐腐蚀，适用于，易燃，易爆的场所。
工作原理
       入式磁性浮球液位变送器的主导管内装有一组干簧管和精密电阻，当管外带有环行磁钢的浮球因浮力随液位上下变化，相应在主导内位于液面处的干簧管在磁场作用下依次闭合（接通）使回路电阻值发生变化，经专用模块转换成电流输出。

主要技术参数
       1．测量范围:0~6000mm㎜
       2．远传精度:±1.5%（L≥1000mm）
                     ±2.5%（L≤1000mm）
       3．变送器电源:24VDC 4-20mA（二线制）R2=350Ω
       4．介质温度:-10℃~+80℃
       5．介质密度:≥0.5g/cm3
       6．工作压力:<1.6MPa
       7．连接法兰尺寸:DN150.PN1.6凸面（HG20592-97）
       8．现场指示精度:±2.5%F.S
       9．防护等级:IP65
     10．防爆等级:隔爆型ExdIIBT4-6
                         本安型ExiaCT4-6

特点：
       1．结构简单安装方便维修容易工作稳定可靠。
       2．应用范围广：除高粘度介质外所有介质均可测量。
       3．变送器除4-20mA DC标准信号外,现场也可同时选液晶显示或指针指示，调试方便。
       4．本产品均采用进口干簧管，解决了干簧管的磁化问题。
